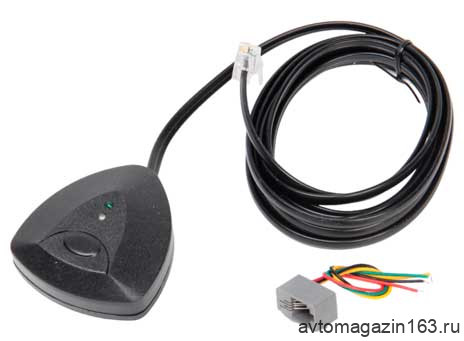

Датчик дождя ДДА-35 для ВАЗ со встроенным электронным реле стеклоочистителя

Датчик дождя ДДА-35 для ВАЗ со встроенным электронным реле стеклоочистителя

ДДА-35.24 предназначен для автомобилей с напряжением 12 вольт

Подключение датчика требует понимания схемы стеклоочистителя автомобиля.

1. Жёлтый провод - питание датчика +12\24 вольт. Ток потребления 50 ма. Питание можно подать отдельным выключателем или использовать один из режимов подрулевого переключателя.
2. Зелёный провод – сигнал парковки щёток. Подключается к плюсовому выводу двигателя стеклоочистителя или к соответствующему контакту, на котором во время движения щёток +12\24 вольт. Датчик может работать без этого подключения. (Провод не подключен или на массе). При этом датчик "не знает" о движении щёток. Возможен повторный щелчок реле и другие, самостоятельные решения контроллера, незначительно изменяющие работу.
3. Красный провод - выход датчика. Если напряжение на датчик не подано, выход никак не влияет на подключенную к нему схему автомобиля. При срабатывании датчика, выход "замыкается на массу" (состояние 0).Допустимый ток коммутации до 300ма. Возможно подключение на выход реле, с сопротивлением обмотки не менее 50 ом.
4. Чёрный провод – питание «-» (масса автомобиля)

Отличие от ДДА-45

У датчика ДДА-35 при срабатывании, на выходе(красный провод), появляется "масса"

У датчика ДДА-45 при срабатывании, на выходе(красный провод), появляется напряжение +12 вольт. Выходной ток не более 20 ма.
